v 適用范圍
我公司生產的限矩型液力偶合器,在設計上選擇了最科學,理想的腔型,并且按系列化、標準化、通用化生產,廣泛應用在煤碳、機械、電力、化工等行業??捎糜谌缑旱V井下及其它對防火、防爆要求嚴格的工作環境中,對環境無污染。并能夠節約能源,在使用過程中即安全又可靠。
v 特 點
? 可以提高電動機的起動能力。
? 降低起動電流的時間。
? 使電機輕載起動。
? 對電機和工作機有良好的過載保護性能。
? 在多電機驅動時,可以均衡負荷,便于多機起動減小起動電流。
? 可以吸收和隔離動力機和工作機的扭振,級和沖擊保護設備和傳動部件,延長機器使用壽命。

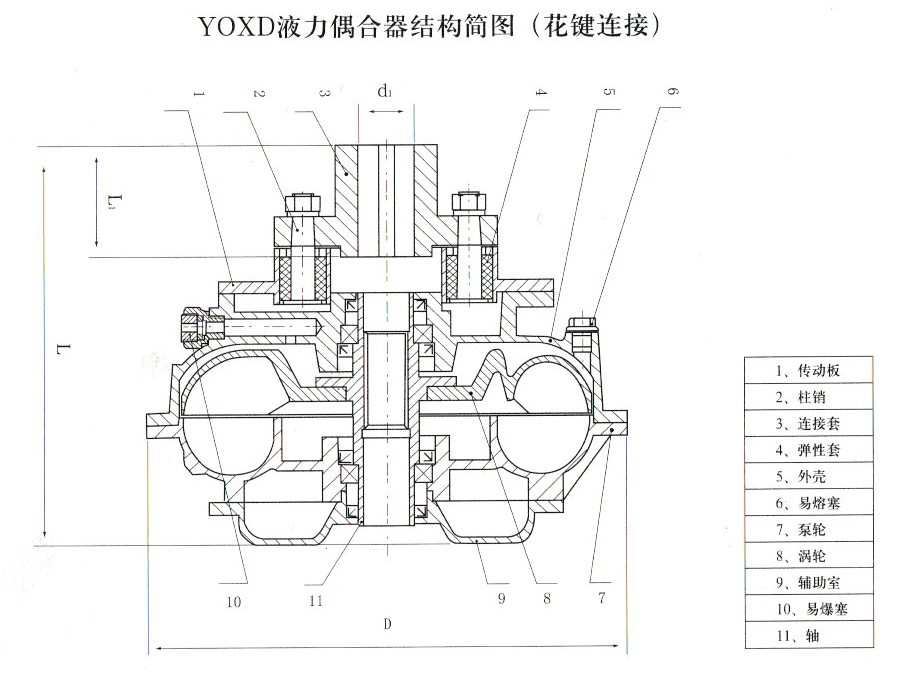

v YOXD型液力偶合器結構:限矩型液力偶合器主要由兩部分組成,傳動部分和安全保護部分。
? 傳動部分包括:外殼、泵輪、渦輪、輔助室、軸、傳動板、連接套、主動聯軸節、從動聯軸節等。
? 安全保護部件:易熔塞、易爆塞等。
v 工作原理:
液力偶合器是一種應用很廣泛的基本傳動元件,安置于動力機與工作機之間,傳遞動力給工作機,液力偶合器被動力機帶動運轉時,存在于腔體內的工作液體受泵輪帶動,即隨泵輪做圓周運動,又對泵輪做相對運動,液體質點相對于葉輪的運動狀態由葉輪和葉片形狀所決定。由于葉片為向直葉片,按照葉片數目無窮多,厚度無限薄的假設,液體質點只能沿著葉輪表面與工作腔外環表面所形成的流道內流動,由于旋轉運動的離心力作用,液體質點從泵輪半徑較小流道口處被加速并被拋到較大流道口處,即泵輪從動力機吸收的機械能被轉化成液體動能。
在泵輪出口處,液流以較高的速度和壓強沖向渦輪葉片,并沿著葉片表面與外環表面所組成的流道做向心流動。液流對渦輪葉片的沖擊減小了自身的速度和壓強,使液體質點的動量矩不斷減小釋放的液體能推動渦輪(及工作機)旋轉做功(渦輪將液體能轉化成機械能)。當液體能釋放減小后,由渦輪流出再進入泵輪,開始下一個能量轉化的循環流動,如此不斷循環。
